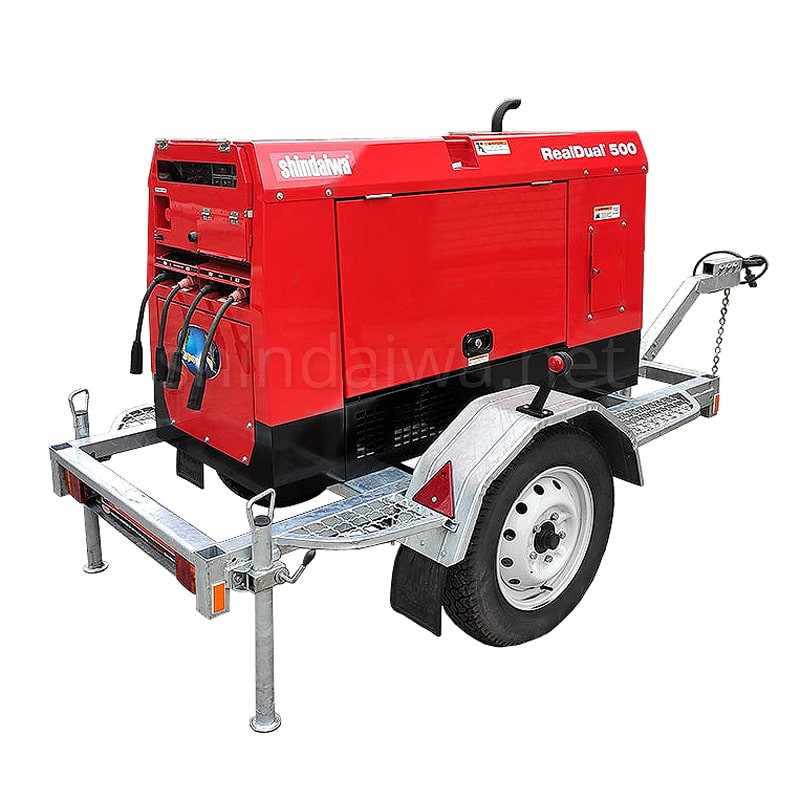

Сварочный агрегат САК DGW500-2S

САК является комплектом из колесного прицепа Trailer 2KL и автономного 2-х постового аппарата DGW500DM /UKR японского концерна Shindaiwa.
DGW500DM /UKR – дизельный агрегат с номинал током 480А – 1 пост и 250А – 2 поста, выходная мощность 9.9 кВА – 1 фаза и 15.0 кВА – 3 фазы . Рабочий цикл 2 поста – 100%.
Этот тандем позволяет полностью обеспечить работу ремонтно-монтажной бригады

Страна производитель

Япония

Гарантия: 3 года

Есть в наличии

Арт: 10020003

БЕСПЛАТНАЯ ДЕМОНСТРАЦИЯ РАБОТЫ АГРЕГАТА с выездом на объект заинтересованного в покупке предприятия..

Цена по запросу

Запрос на обратный звонок Наш менеджер обязательно Вам перезвонит

Отправить заявку на покупку Сформируйте заявку на интересующее Вас оборудование

Описание

×

Зварювальний агрегат САК Shindaiwa DGW500

×

Причіп для зварювального агрегату
Колесный агрегат данной модели состоит из 2-х колесного шасси Trailer 2KL и двухпостового аппарата DGW500 DM/UKR. Дизельный сварочный аппарат DGW500 жестко крепится на раме прицепа.

Колесный агрегат, как и базовая модель Shindaiwa DGW500DM/UKR, выдает номинальное значение тока 480 А для 1-го поста и 250 А для 2-х постов (при рабочем цикле 60% и 100% соответственно).

В целом САК обладает всеми возможностями и качествами двух постовых агрегатов DGW500DM/UKR.

Как выбрать сварочный агрегат САК по характеристикам

Выбор сварочного агрегата САК – описание основных характеристик с примерами Shindaiwa.

Основные качества сварочного агрегата САК DGW500

Продолжительность работы.

Длительность работы САК на 1-й заправке около 16,4 часа в двухпостовом режиме при токе 250 А.

Подключение к агрегату Shindaiwa электроинструмента

Независимая работа нескольких устройств и постов.

Баланс распределения мощностей между 3-я обмотками генератора, позволяет задействовать от САК: 2-а сварочных поста, инвертор и 2-е единицы электрического инструмента.

Нагрузка на подвижной механизм агрегата DGW500

Надежность подвижного механизма.

Двух колесное шасси рассчитано на полезную нагрузку до 630 кг, что значительно превышает вес агрегата. Прицеп Trailer 2KL оснащен всеми необходимыми световыми индикаторами, проводкой и механизмами для соединения с ведущим автомобилем.

Проходимость САК в неблагоприятных условиях

Проходимость в неблагоприятных условиях.

Сварочный агрегат сак DGW500 удобен для прохождения не обустроенных участков дорог и движения по пересеченной местности. САК DGW500 маневринен и позволяет удобно расположить сварочный пост на ограниченном пространстве.

Практичность устройства генератора САК Shindaiwa

Особенности конструкции генераторов в агрегатах Shindaiwa

Наличие независимых обмоток дизельного генератора тока снижает до минимума вероятность просадок по току в случае интенсивной нагрузки при сварке и включении 2-го поста или доп инструмента.

Дизельный агрегат САК удовлетворит потребности сварочной бригады

Универсальность аппарата в целом.

Режимы работы, технические характеристики и устройство сварочных аппаратов САК Shindaiwa позволяют использовать агрегат одновременно для нескольких рабочих процессов.

Пример сцепки САК DGW500 с мини грузовиком

Класс защиты корпуса сварочного аппарата имеет маркировку IP44 в соответствии с международной системой - Ingress Protection Rating. Эта характеристика позволяет беспрепятственно эксплуатировать 2-х постовой сварочный САК DGW500-2S в условиях повышенной влажности, в дождливую и снежную погоду..

Описываемый тип передвижного агрегата удобно и надежно сцепляется с грузовиком или пикапом.

Технические характеристики

Сварочный генератор
- CC Режим

  Один пост Два поста
- Номинальный ток

  480 А 250 А
- Номинальное напряжение

  39.2 В 30.0 В
- Рабочий цикл

  60 % 100 %
- Диапазон регулировки тока

  60-500 30-280
- Ø сварочного электрода

  2.6 - 8.0 мм 2.0 - 6.0 мм
- Ø угольного электрода

  3.2 - 9.5 мм 3.2 - 5.0 мм
- CV Режим

  Один пост Два поста
- Номинальный ток

  480 А 250 А
- Номинальное напряжение

  39.0 В 23.5 В
- Рабочий цикл

  60 % 100 %
- Диапазон регулировки напряжения

  14-40 В 14-29 В
- Ø сварочной проволоки

  0.6 - 2.4 мм 0.6 - 2.0 мм
- Общие характеристики
- Номинальная частота вращения

  3000 мин^-1
- Напряжение холостого хода

  макс 85 В
Генератор переменного тока
- Номинальная частота тока

  50 Гц
- Номинальная частота вращения

  3000 мин^-1
- Параметры фаз

  Одна фаза 3 фазы
- Номинальное напряжение

  220 В 380 В
- Коэффициент мощности

  1.0 0.8
- Номинальная выходная мощность

  9.9 кВА 15.0 кВА
- Номинальный режим работы

  непрерывный
- Двигатель

  Kubota V1505
- Мощность

  29.0 / 3600 кВт/мин^-1
- Объем топливного бака

  63 л
Сварочный агрегат DGW500DM/RU
- Габаритные размеры

  (д)1680 х (ш)700 х (в)950 мм
- Сухой вес

  613 кг

Шасси одноосное Trailer 2KL для САК
- Полезная нагрузка, кг:

  600 - 630
- Масса, кг

  120 - 150
- Габаритные размеры, ± 100 мм
- длина

  3000
- ширина

  1560
- высота

  460
- Макс. скорость в движении, км/ч

  80
- Число колес, шт.

  2
- Тип шин

  185/65/r16
- Давление в шинах, кг/кв.см

  2 - 2,5

Комплектация

Комплект поставки для DGW500-2S:

Комплект сварочных кабелей сечением 25 мм² электрододержателем и зажимом массы, адаптеры LUG-Twist Mate™ и быстроразъемные разъемы Twist Mate & Trade, длиной кабеля 20 м.
Пульт дистанционного управления агрегатом RCB-400/EM, с длиной кабеля 20 м.
Прицеп одноосный с ящиком для перевозки кабелей и дополнительных принадлежностей.

* По запросу возможна поставка кабелей необходимой длины.
