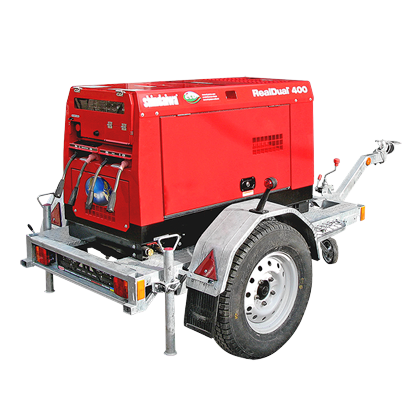

Дизельний ЗАК, об'єднує в собі зварювальний агрегат DGW400DMK/UKR японської марки Shindaiwa і двох колісний причіп типу Trailer 2KL.
Номінальний струм, що видається ЗАК – 370 А для 1-го поста, 180 А для 2-х постів. Вихідна потужність 3 фази - 12.0 кВА, 1 фаза - 9.6 кВА. Робочий цикл 100% в 2-х потовому режимі.. Незалежна обмотка генератора дозволяє постачати електроенергією 2-а зварювальних поста одночасно використовувати електрообладнання і пристосування.
Дизельний ЗАК ефективний на об'єктах віддалених від стаціонарних джерел електропостачання. Надійна фіксація дизельного агрегату DGW400DMK-UKR на металевій рамі причепа дозволяє переміщати пристрій по пересіченій місцевості. Відносно невеликі габарити колісного шасі розширюють можливості маневрування. ЗАК легко встановити безпосередньо поблизу від місця проведення зварювальних робіт.
Робота пересувного агрегату включає усі характеристики та функції апарата DGW400DMK. Зварювальний процес здійснюється при струмі до 370 А в однопостовому режимі і до 180 А у двохпостовому.
Ємність паливного бака і показник витрати палива дозволяє ЗАК функціонувати близько 13,3 години при 2-х активних постах.
Добротність рухомого пристрою.
2-х колісний причіп може нести корисний вантаж до 630 кг, що значно більше ваги самого дизельного агрегату. Причіп оснащений усіма елементами зчеплення і переміщення ведучим транспортним засобом, у тому числі ектромережею, з’єднувальними деталями та світловими індикаторами.
Прохідність y несприятливих умовах.
Дизельний ЗАК DGW400-2S/UKR може переміщатися дорогами невисокої категорії і пересіченою місцевістю. Він легко маневрує і дозволяє на обмеженому просторі зручно розташувати зварювальні пости.
Багатофункціональність роботи зварювального дизельного ЗАК.
Три незалежних обмотки основного генератора дозволяють уникнути просідання по струму при паралельній роботі двох зварювальних постів. Кожен з 2-х постів має виділену обмотку, плюс – 3-тя окрема обмотка для електроживлення інструменту.
Надійність і захист.
Як і всі зварювальні агрегати Shindaiwa, ЗАК DGW400-2S закритий міцним металевим корпусом. Корпус надійно захищає агрегат від механічних пошкоджень і впливу атмосферних опадів (ступінь захисту IP44). Довговічність захисту додатково забезпечується за рахунок покриття спеціальною порошковою фарбою і захисним лаком.
Особливості конструкції генераторів в агрегатах Shindaiwa
Наявність незалежних обмоток дизельного генератора струму знижує до мінімуму ймовірність просідання по струму в разі інтенсивного навантаження при зварюванні і включенні 2-го поста або доп. інструменту.
Універсальність апарату.
Режими роботи, технічні характеристики і будова зварювальних апаратів ЗАК Shindaiwa дозволяють використовувати агрегат одночасно для декількох робочих процесів.
Технічні характеристики
Зварювальний генератор
CC Режим
Один постДва поста
Номінальний струм
370 А180 А
Номінальна напруга
34.8 В27.2 В
Робочий цикл
60 %100 %
Діапазон регулювання струму
95-39050-200
Ø зварювального електроду
2.6 - 8.0 мм2.0 - 4.0 мм
Ø вугільного електроду
3.2 - 8.0 мм3.2 - 5.0 мм
CV Режим
Один постДва поста
Номінальний струм
330 А180 А
Номінальна напруга
31.5 В20.0 В
Робочий цикл
100 %100 %
Діапазон регулювання напруги
14-34.5 В14-21.0 В
Ø зварювального дроту
0.6 - 2.0 мм0.6 - 1.6 мм
Загальні характеристики
Номінальна частота обертання
3000 хв-1
Напруга холостого ходу
макс 85 В
Генератор змінного струму
Номінальна частота
50 Гц
Номінальна частота обертання
3000 хв-1
Параметри фаз
Одна фаза3 фази
Номінальна напруга
220 В380 В
Коефіцієнт потуєності
1.00.8
Номінальна вихідна потужність
9.6 кВА12.0 кВА
Номінальний режим роботи
безперервний
Двигун
Kubota D902
Потужність
15.0 / 3000 кВт/хв-1
Обсяг паливного баку
37 л
Зварювальний агрегат DGW400DMK/UKR
Габаритні розміри
(д)1435 х (ш)700 х (в)848 мм
Суха вага
453 кг
Шасі одновісне Trailer 2KL
Маса причепа, кг
120 - 150
Макс. вантажопідйомність , кг
600 - 630
Габаритні розміри, ± 100 мм
довжина
3000
ширина
1560
висота
460
Макс. швидкість у русі, км/год
80
Число коліс, шт.
2
Шини
185/65/r16
Тиск у шинах, кг/кв.см
2 - 2,5
Комплектація
Комплект постачання для DGW400-2S:
Комплект зварювальних кабелів перерізом 25 мм² з електродотримачем та затиском маси, адаптери LUG-Twist Mate™ та швидкоз'ємні роз'єми Twist Mate & Trade, з довжиною кабеля 20 м.
Пульт дистанційного керування агрегатом RCB-400/EM, з довжиною кабеля 20 м.
Причеп одновісний з ящиком для перевезення кабелів і додаткового приладдя.
* За запитом можливе постачання кабелів необхідної довжини.
