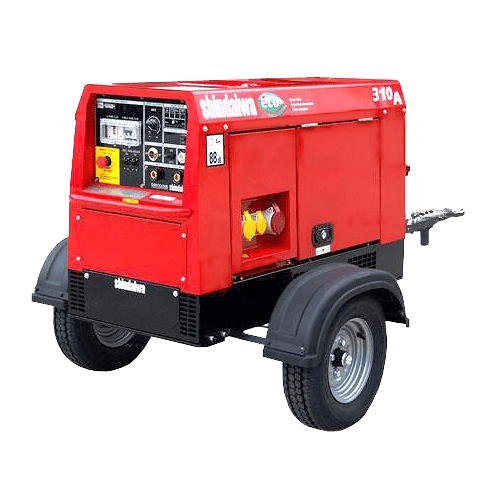

Зварювальний ЗАК DGW310-2S /UKR є комплектом з колісного причепа типу ТАПЗ-755 і автономного однопостового агрегату DGW310 MC/UKR японської марки Shindaiwa.
Вихідна потужність 1 фаза- 7.5 кВА, 3 фази - 9.9 кВА, робочий цикл - 100 %. Номінальний зварювальний струм 280A.
Апарат забезпечує швидке розгортання зварювального поста в умовах відсутності стаціонарного енергопостачання.
Зварювальний ЗАК даної моделі складається з 2-х колісного шасі-причепа ТАПЗ-755 і однопостового апарату DGW310 MC/UKR, який жорстко кріпитися на рамі причепа. Описуваний тип пересувного зварювального апарату зручно і надійно зчіплюється з вантажівкою або пікапом. Цей комплект дозволяє проводити бригаді фахівців зварювальні ремонтно-монтажні роботи автономно у польових умовах.
ЗАК, як і базова модель Shindaiwa DGW310 MC/UKR, видає номінальне значення струму 260/280 А.
Основні якості автономного зварювального ЗАК DGW310-2S
Тривалість роботи.
Час роботи зварювального ЗАК DGW310-2S без дозаправляння становить 9,5 годин.
Незалежна робота декількох пристроїв від ЗАК.
Наявність у конструкції 3-х обмоток в електрогенераторі, дозволяє підключати до DGW310-2S: зварювальний інвертор та 2-і одиниці електричного інструменту. Джерело живлення, що входить до складу ЗАК, має функцію перемикання типу ВАХ.
Надійність пересувного механізму.
Причіп типу ТАПЗ-755 витримує навантаження до 1500 кг, що у 4,5 рази перевищує вагу безпосередньо апарату. Конструкція пересувного механізму укомплектована необхідними світловими індикаторами, проводкою і механізмами для з'єднання з ведучим автомобілем.
Прохідність у несприятливих умовах.
Зварювальний ЗАК DGW310-2S/UKR пристосований для проходження не облаштованих ділянок доріг і руху по пересіченій місцевості. Він маневрений і дозволяє зручно розташувати зварювальний пост на обмеженому просторі..
Особливості конструкції генераторів в агрегатах Shindaiwa
Наявність незалежних обмоток дизельного генератора струму знижує до мінімуму ймовірність просідання по струму в разі інтенсивного навантаження при зварюванні і включенні 2-го поста або доп. інструменту.
Універсальність апарату.
Режими роботи, технічні характеристики і будова зварювальних апаратів ЗАК Shindaiwa дозволяють використовувати агрегат одночасно для декількох робочих процесів.
Приклад зчеплення ЗАК DGW310-2S/UKR з міні вантажівкою
Економічність.
Для зварювальних робіт, які виконуються у діапазоні від 30 до 160 ампер, режими роботи дизельного апарату ЗАК DGW310 МС підходять ідеально. Оригінальна конструкція генератора забезпечує виробництво більшої кількості енергії, ніж аналогічні пристрої інших фірм. А автоматичне зниження оборотів двигуна у холостих режимах (функція ECO) знижує споживання палива.
Низький рівень шуму 57 дБ(А)
Надійність і міцність.
Механізми і блоки автономного агрегату захищені від механічних пошкоджень і впливу атмосферних опадів металевим корпусом зі ступенем захисту IP44 відповідно до міжнародної системи – Ingress Protection Rating. Це означає, що ЗАК DGW310-2S/UKR можна безперешкодно експлуатувати в умовах підвищеної вологості, у дощову і снігову погоду.
Усе вище сказане забезпечує автономним агрегатам Shindaiwa гарантію надійності та довговічності.
Технічні характеристики
Зварювальний генератор
CC Режим
Один постECO
Номінальний струм зварювання
260 / 280 А, DC
Номінальна напруга зварювання
30.4 / 31.2 В
Робочий цикл
100 %
Діапазон регулювання струму
35-280 / 45-31030-160
Ø зварювального електроду
2.6 - 6.0 мм2.0 - 4.0 мм
Частота
50 / 60 Гц
Загальні характеристики
Номінальна частота обертання
3000 / 3600 хв.-13000 хв.-1
Напруга холостого ходу
макс 85 В
Генератор змінного струму
Номінальна частота струму
50 / 60 Гц
Номінальна частота обертання
3000 / 3600 хв.-1
Параметри фаз
Одна фаза3 фази
Номінальна напруга
230 / 250 В400 / 440 В
Коефіцієнт потужності
1.00.8
Номінальна вихідна потужність
6.9 / 7.5 кВА9.9 кВА
Номінальний режим роботи
безперервний
Двигун
Kubota D722
Потужність
11.7 / 3000 ; 14.0 / 3600 кВт/хв.-1
Обсяг паливного баку
37 л
Зварювальний агрегат DGW310MC/UKR
Габаритні розміри
(д)1410 х (ш)566 х (в)768 мм
Суха вага
333 кг
Шасі одновісне ТАПЗ-755
Корисне навантаження, кг
1500
Маса, кг, не більше
560
Габаритні розміри, мм, не більше
довжина
3500
ширина
2100
Число коліс, шт.
2
Тип шин
220×508
Підвіска
на двох напівеліптичних ресорах, з'єднаних з рамою за допомогою пальців ресор
