Автономный дизельный аппарат САК DGW500-4S

САК DGW500-4S является комплектом из автономного двух постового аппарата DGW500DM /UKR японской фирмы Shindaiwa и колесного 2-х осного прицепа SHIE-4S. Номинальный ток, выдаваемый САК, 480А – 1 пост и 250А – 2 поста, выходная мощность: 9.9 кВА – 1 фаза и 15.0 кВА – 3 фазы. Рабочий цикл 2 поста – 100%.

Такая комплектация придает оборудованию мобильность и полностью обеспечивает работу бригады сварщиков. Двухосный САК DGW500-4S комплектуется ящиком для хранения инструментов и приспособлений, необходимых для штатной работы сварщиков.

  • Страна производитель Сварочное оборудование произведено в ЯпонииЯпония
  • Гарантия: 3 года
  • Есть в наличии
  • Арт: 10020004
выезд на объект
БЕСПЛАТНАЯ ДЕМОНСТРАЦИЯ РАБОТЫ АГРЕГАТА с выездом на объект заинтересованного в покупке предприятия.
Цена по запросу
Описание

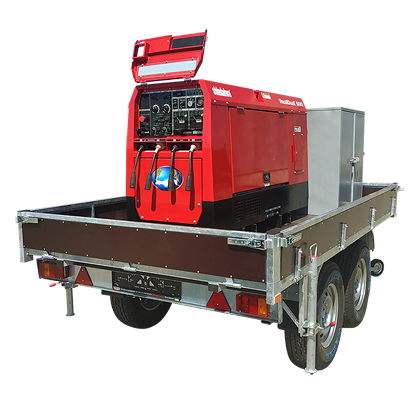

  • Дизельный аппарат САК DGW500-4S Shindaiwa вид с боку

    Дизельный агрегат САК DGW500-4S Shindaiwa – вид с боку

    Аппарат САК DGW500-4S укомплектован большим ящиком для инструментов

    Аппарат САК DGW500-4S укомплектован большим ящиком для инструментов

  • САК этой модели состоит из дизельного автономного аппарата DGW500 DM /UKR на 2 поста, двухосного колесного прицепа-платформы типа SHIE-4S и двухстороннего шкафа для инвентаря. Корпус аппарата Shindaiwa и шкаф жестко крепятся на платформе.

    Колесный сварочный аппарат, как и базовая модель Shindaiwa – это промышленное оборудование, предназначенное для выполнения сложных сварочных операций в разных отраслях производства и коммунальных хозяйствах. Особенно САК DGW500-4S эффективен для работ на объектах, расположены далеко от сетевых энергетических источников, при потребности мощного генератора и стабильной долговременной работы монтажной бригады. Наглядным примером могу быть:

    • прокладка и ремонт магистральных трубопроводов (газовых, нефтяных, водных);
    • возведение крупногабаритных металлоконструкций (мостов, промышленных емкостей и др.);
    • судостроение и судоремонт.

    Двухосный САК DGW500-4S обладает всеми возможностями и качествами двухпостового агрегата DGW500DM /UKR Shindaiwa, входящего в его состав.

Основные качества сварочного аппарата САК DGW500-4S

  • Работа аппарата САК DGW500 без дозаправки

    Энергетическая независимость.

    При сварке двумя постами на токах 250 А, время работы дизельного генератора без дозаправки – 16,4 часа.

  • Особенность конструкции аппаратов Shinaiwa

    Автономные обмотки генератора.

    Конструкция аппарата Shindaiwa включает 3-и автономные обмотки в устройстве генератора. Такое решение позволяет предотвратить просадки по току, если возникает необходимость одновременной работы двух постов параллельно с тремя единицами электрического инструмента.

    Следовательно, один автономный аппарат САК DGW500-4S может снабжать электроэнергией сварочную бригаду.

  • Проходимость САК в неблагоприятных условиях

    Проходимость в неблагоприятных условиях.

    Кузов-платформа SHIE-4S сконструирован специально для транспортировки оборудования по пересеченной местности. Двухосный САК хорошо маневрирует и позволяет удобно расположить сварочные посты на ограниченном пространстве.

  • Нагрузка на подвижной механизм агрегата

    Надежность подвижного механизма.

    Двухосный кузов-платформа рассчитан на транспортировку до 2 т груза, что намного превышает вес устройства, и поэтому позволяет разместить на нем различные приспособления и расходные материалы, потребные для сварки. Прицеп SHIE-4S оснащен всеми необходимыми световыми указателями, электропроводкой и устройствами для соединения с ведущим автомобилем.

  • Эффективная защита от внешних воздействий

    Двухосный DGW500-4S не требует укрытия от непогоды. Корпус агрегата имеет класс защиты IP44 (Ingress Protection Rating). Это означает, что оборудование можно безопасно эксплуатировать в условиях высокой влажности, в ненастье и снежную погоду.

  • Практичность устройства генератора САК Shindaiwa

    Особенности конструкции генераторов в агрегатах Shindaiwa

    Наличие независимых обмоток дизельного генератора тока снижает до минимума вероятность просадок по току в случае интенсивной нагрузки при сварке и включении 2-го поста или доп инструмента.

  • Дизельный агрегат САК удовлетворит потребности сварочной бригады

    Универсальность аппарата в целом.

    Режимы работы, технические характеристики и устройство сварочных аппаратов САК Shindaiwa позволяют использовать агрегат одновременно для нескольких рабочих процессов.

Технические характеристики
  • Сварочный генератор

    • CC Режим
      Один пост Два поста
    • Номинальный ток
      480 А 250 А
    • Номинальное напряжение
      39.2 В 30.0 В
    • Рабочий цикл
      60 % 100 %
    • Диапазон регулировки тока
      60-500 30-280
    • Ø сварочного электрода
      2.6 - 8.0 мм 2.0 - 6.0 мм
    • Ø угольного электрода
      3.2 - 9.5 мм 3.2 - 5.0 мм
    • CV Режим
      Один пост Два поста
    • Номинальный ток
      480 А 250 А
    • Номинальное напряжение
      39.0 В 23.5 В
    • Рабочий цикл
      60 % 100 %
    • Диапазон регулировки напряжения
      14-40 В 14-29 В
    • Ø сварочной проволоки
      0.6 - 2.4 мм 0.6 - 2.0 мм
    • Общие характеристики

    • Номинальная частота вращения
      3000 мин-1
    • Напряжение холостого хода
      макс 85 В
  • Генератор переменного тока

    • Номинальная частота тока
      50 Гц
    • Номинальная частота вращения
      3000 мин-1
    • Параметры фаз
      Одна фаза 3 фазы
    • Номинальное напряжение
      220 В 380 В
    • Коэффициент мощности
      1.0 0.8
    • Номинальная выходная мощность
      9.9 кВА 15.0 кВА
    • Номинальный режим работы
      непрерывный
    • Двигатель
      Kubota V1505
    • Мощность
      29.0 / 3600 кВт/мин-1
    • Объем топливного бака
      63 л

    Сварочный агрегат DGW500DM/RU

    • Габаритные размеры
      (д)1680 х (ш)700 х (в)950 мм
    • Сухой вес
      613 кг

Двухосный прицеп SHIE-4S

    • Размеры платформы / кузова
      3,1 х 1,80 м
      полезная площадь
    • Борта
      4 шт. 25 см.
      Фанера. Борта открываются
    • Масса прицепа
      280 - 320 кг
    • Грузоподъёмность
      до 2700 кг
    • Рама
      80х60х3 мм и 60х40х3 мм
    • Подвеска
      Рессорная КНОТТ 2,6т
    • Тормоза
      Да на одну ось
    • Тормоз наката
      2700 кг АЛ-КО под шар Ø 50 мм
    • Сцепная головка
      Петля НАТО Ø 76. ЗИЛ - КАМАЗ
    • Цвет
      Окрашен цвет под заказ
    • Оцинковка рамы
      В базе. ДА.
      Оцинкованный +4900грн
    • Пол платформы
      фанера автомобильная.
      СЕТКА 15 мм
    • Число колес, шт.
      4 + 1
    • Шины
      Новые Белая Церковь - 235\75Р16
    • Диски
      УАЗ Р16. Кременчуг
    • Крылья
      Цинк 1,2мм тандем
    • Опорные стойки
      Опоры Ø 50 мм АЛ-КО
    • Колесо отката
      300кг Ø 50 АЛ-КО в базе.
      Хомут чугун.
    • Задний бампер/светотехника
      Фонари «КАМАЗ» 12 W-18
    • Дышло
      50-65-85см от земли
      под ЗИЛ-КАМАЗ в базе
    • Дышло - Длина
      Реулир. прим. 160 см
    • Гарантия
      1 год
